加工應用：

醫療器械、五金工具、紡織機械、電子通信、航空航天等

結構配置（功能擴展）：

技術參數：

●副主軸最高轉速6000rpm

●副主軸電機功率5.5/7.5KW(連續/30min)

●副主軸最大扭矩59.7Nm

●副主軸搭配5"卡盤，最大夾持直徑達中135mm

●副主軸內置頂料裝置,工件完成加工能順利脫離夾爪落入工件接料器內。

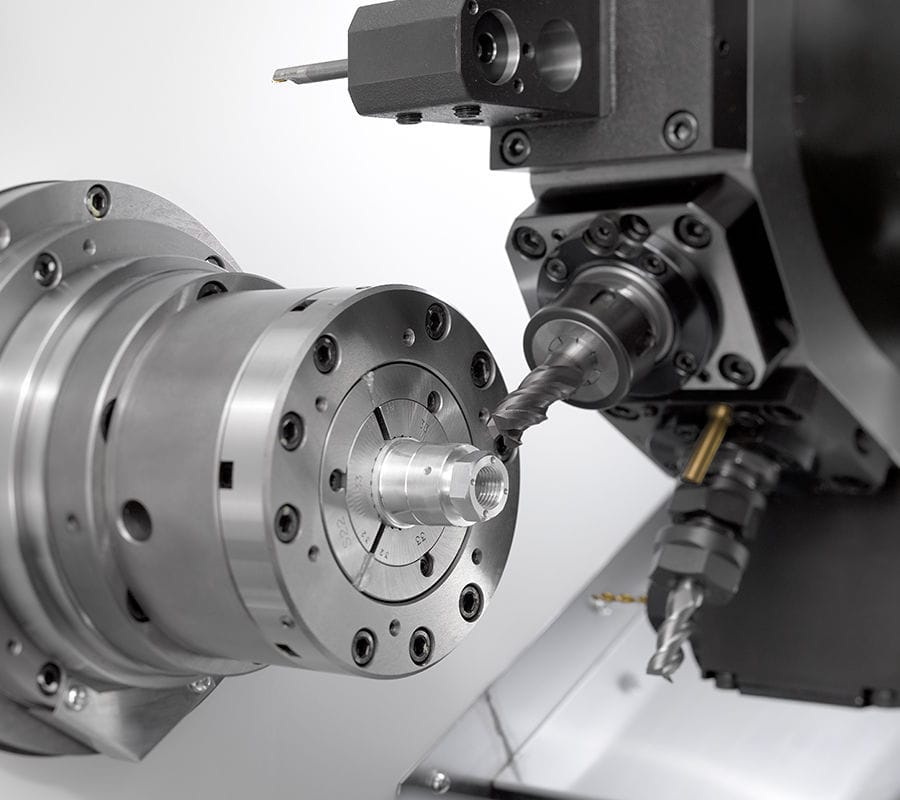

●副主軸在等轉速同步控制下，從主軸精確地對接工件，再進行工件背面端的加工，不但可以降低工件二次定位的精度誤差，而且可節省轉運人力與時間。

●副主軸適合長工件加工(如心軸類)，工件兩端可以主軸及副主軸同時夾持支撐來進行工件中段精密加工。

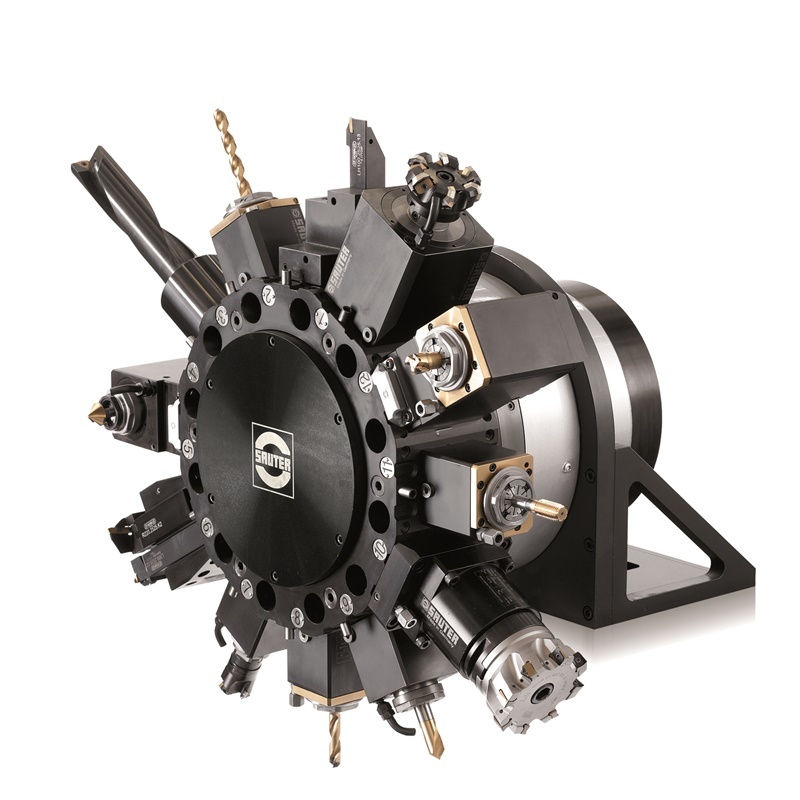

●搭載12工位動力刀塔，Y軸、主軸及副軸，可在同一幾臺進行車、鉆、攻等復合加工功能，一次設定完成整個加工過程。

型號	SC-52YMS
控制系統	FANUC 0i-TF
加工范圍
最大車削直徑	φ390
最大加工長度	500
快速進給速度(m/min)	24(X軸/Z2軸),30(Z1軸),12(Y軸)
最大行程
X軸	230(半徑)
Y軸	±50(半徑)
Z1軸	540
Z2軸	520
主軸
主軸端面形式	ANSI A2-6
拉桿通孔徑	φ52
配用卡盤	8"
主軸電機功率(Kw)	7.5
主軸轉速(rpm/min)	Max4200
C軸分辨率	0.001°
副主軸
副主軸端面形式	ANSI A2-4
拉桿通孔徑	φ33
配用卡盤	5"
副主軸電機功率(Kw)	5.5
主軸轉速(rpm/min)	Max6000
C軸分辨率	0.001°
刀塔
中心高	100
刀盤對邊寬度	330
工位數	12
車刀座刀具規格	□25
鏜刀座刀具規格	Φ32/Φ25
動力刀具規格	ER25
動力刀具電機功率(Kw)	3.7
動力刀具轉速(rpm/min)	Max6000
定位精度
X/Y/Z1/Z2軸定位精度	0.005
X/Y/Z1/Z2軸重復定位精度	0.005
主軸旋轉跳動精度	0.003
主軸/副主軸抱閘方式	液壓抱閘
床身傾斜度°	30°(整體鑄件床身)
切削油泵功率(Kw)	0.8
刀塔切削油泵功率(Kw)	0.45
切削油箱容積(L)	200
凈重(Kg)	5000

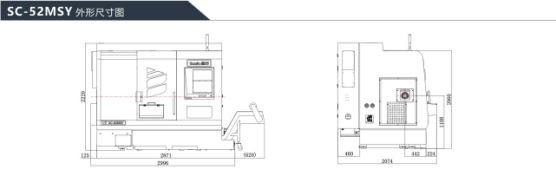

外形尺寸(長mm×寬mm×高mm)	3000×2080×2220

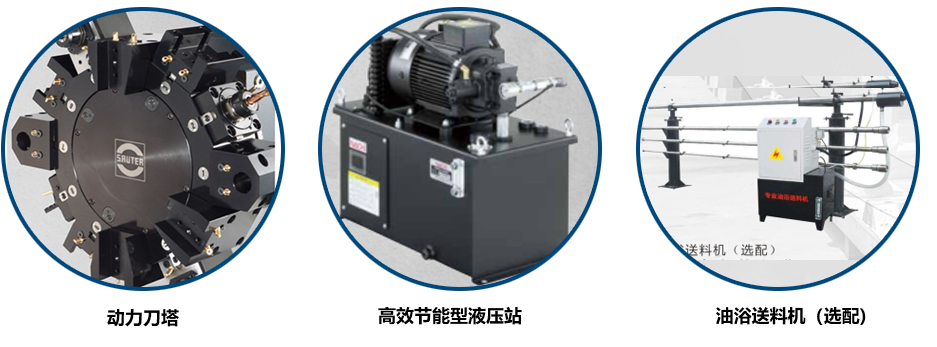

周邊設備：
