NC系統

三菱E80

三菱E80

床身最大回轉直徑

mm

Φ240

Φ450

最大加工長度

mm

150

150

最大加工直徑(盤類)

mm

Φ150

Φ150

主軸中心到工作臺面距離

mm

75

75

主軸通孔直徑

mm

56

56

過最大棒料直徑

mm

45

45

主軸端部形式

／

A2-5

A2-5

主軸電機功率

kw

5.5(連續)

5.5(連續)

主軸最高轉速

rpm

6000

6000

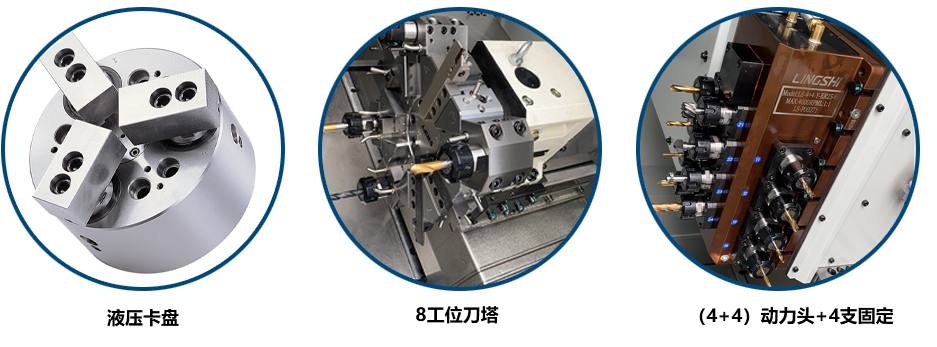

刀塔形式(工位數)

mm

8工位_伺服

／

排刀單孔鏜刀座規格(數量)

mm

1*Φ25(1個)

1*Φ25(2個)

排刀雙孔鏜刀座規格(數量)

mm

／

／

排刀單刀車刀座規格(數量)

mm

／

1*□20(1個)

排刀雙刀車刀座規格(數量)

mm

／

2*□20(1個)

X軸電機功率

kw

2.2

2.2

Z軸電機功率

kw

2.2

2.2

Y軸電機功率

kw

1.5

1.5

X軸行程(直徑)

mm

1100

1100

Z軸行程

mm

350

350

Y軸行程

mm

240

240

X軸快速進給速度

m/min

24

24

Z軸快速進給速度

m/min

24

24

Y軸快速進給速度

m/min

24

24

X/Y/Z軸定位精度

mm

0.005

0.005

X/Y/Z軸重復定位精度

mm

0.003

0.003

主軸旋轉跳動精度

mm

0.003

0.003

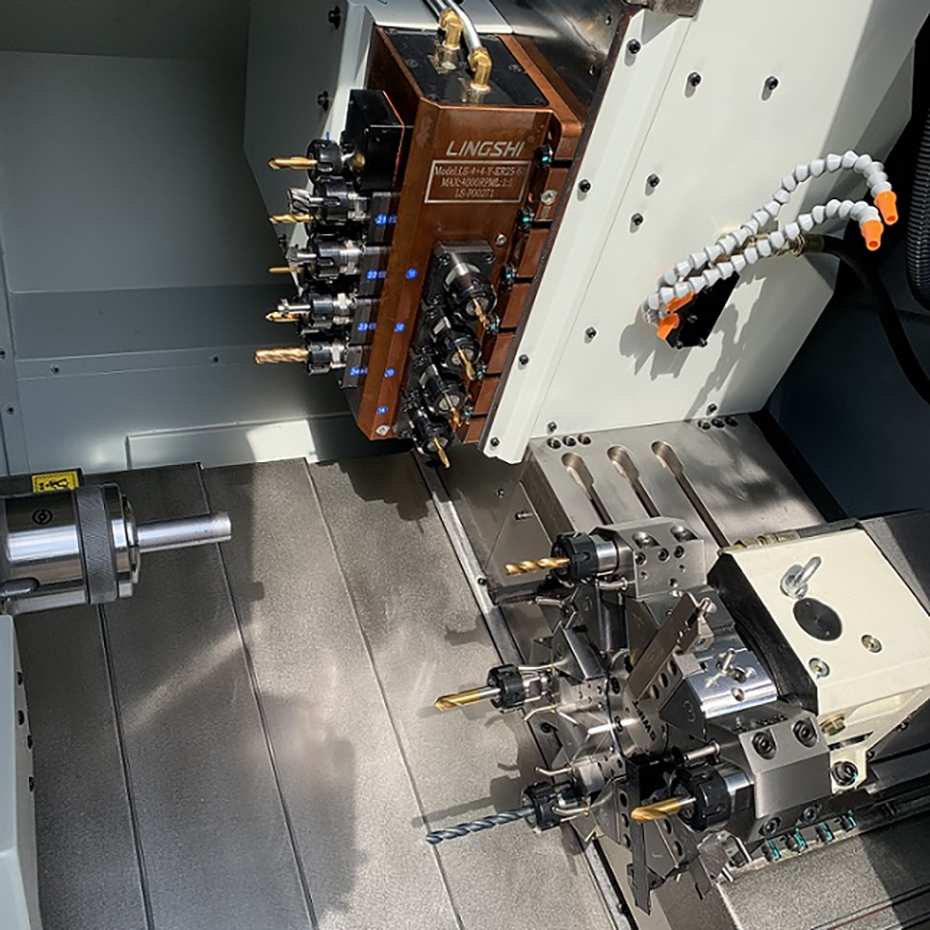

動力頭刀具(端+側)

／

4* ER25端固+

4* ER25端旋+

4* ER25側旋

4* ER25端固+

4* ER25端旋+

4* ER25側旋

端銑動力頭電機功率

kw

2.2

2.2

側銑動力頭電機功率

kw

2.2

2.2

端銑動力頭最高轉速

rpm

4000

4000

側銑動力頭最高轉速

rpm

4000

4000

動力頭最大鉆孔直徑

mm

Φ10

Φ10

動力頭最大攻牙直徑

mm

M8(鋼)

M10(銅鋁)

M8(鋼)

M10(銅鋁)

刀具安裝數量

21

16

重量

kg

3500

3400

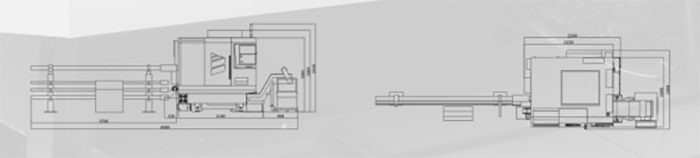

機床尺寸(長×寬×高)

mm

2370*1850*2120

2370*1850*2120

X軸電機功率

kw

3.1

1.8

Z軸電機功率

kw

2.4

1.8

Y軸電機功率

kw

1.7

1.2

端銑動力頭電機功率

kw

2.3

1.8

側銑動力頭電機功率

kw

5000

3000

端銑動力頭最高轉速

rpm

2.3

1.8

側銑動力頭最高轉速

rpm

5000

3000
