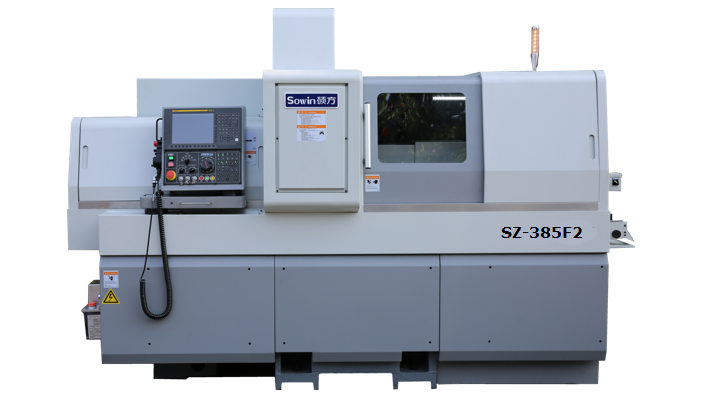

雙主軸走心機SZ-385F2
產品型號：SZ-385F2
產品特點
●全新一體式的床身，借助有限元分析（FEA）進行優化設計，在滿足高剛性、高精密加工 的同時，在吸收振動、減少共振方面效果明顯

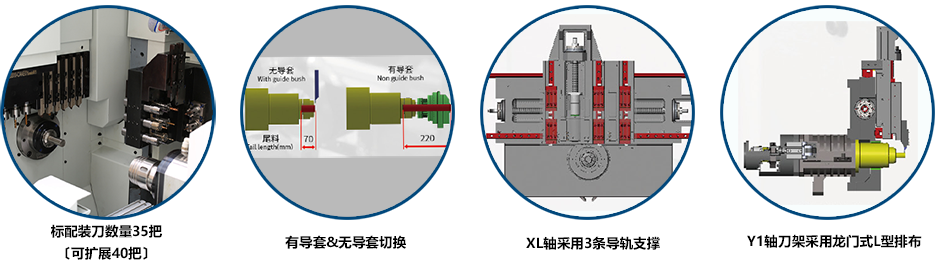

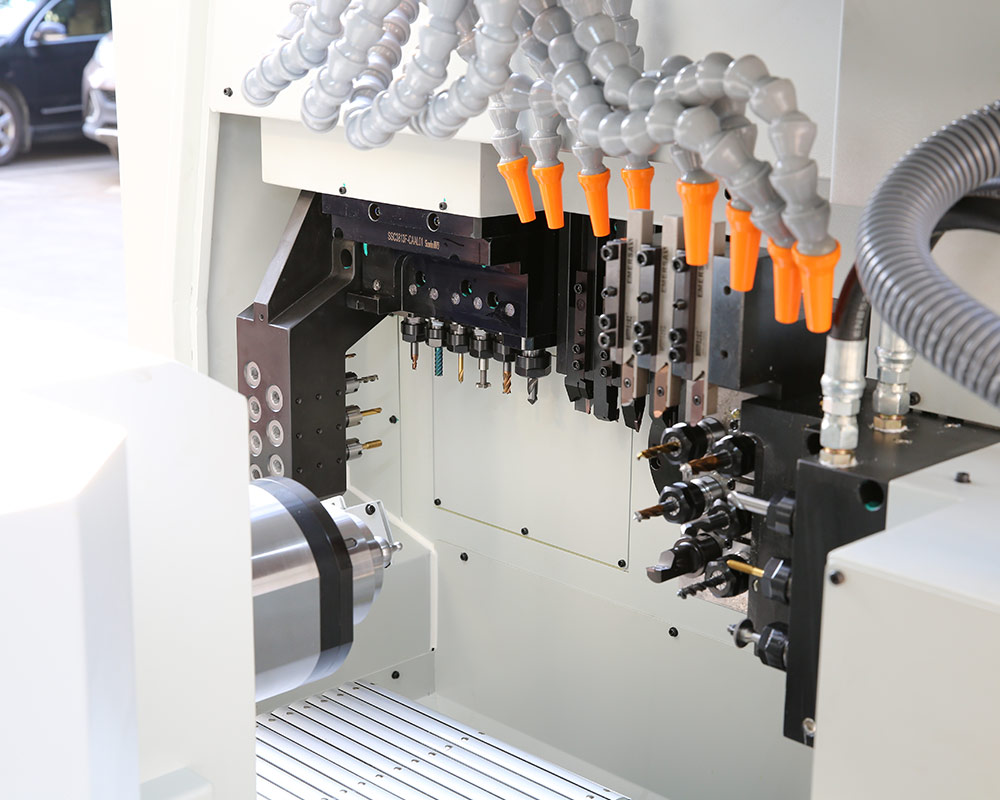

●標配裝刀數量35把，〔可擴展40把〕，刀具豐富，適合復雜零件的加工；
●可選擇機械導套或者電導套結構模式,實現高速、高精度加工；
●側銑動力采用中慣量伺服電機，扭力大刀具采用油冷模式，提高動力頭壽命；
●背軸刀臺刀具具備：車削、側面銑削、正面偏心加工、鏜孔加工，完全實現主背軸同時加工能力，高效生產；
●進給軸采用30型滾柱導軌及選用加長滑塊和32型雙螺母絲桿，支撐剛性強，絲桿壽命更長；
●有導套與無導套靈活切換,可實現一機兩用；
●內藏式油冷電主軸，慣性小、噪聲低、響應快、易于實現定位；
●無導套專用主軸支撐結構,短工件也可實現高精度加工；
●Y1軸刀架采用龍門式L型排布，增強了刀架強度；
●X1軸導軌采用3條導軌支撐，提高刀具部位受力強度；
產品詳情
加工應用：
醫療器械、五金工具、紡織機械、電子通信、航空航天等
| 型號 Model | SZ-385F1 5軸，雙主軸走心機 5 axis, dual spindle | SZ-385F2 5軸， | |||

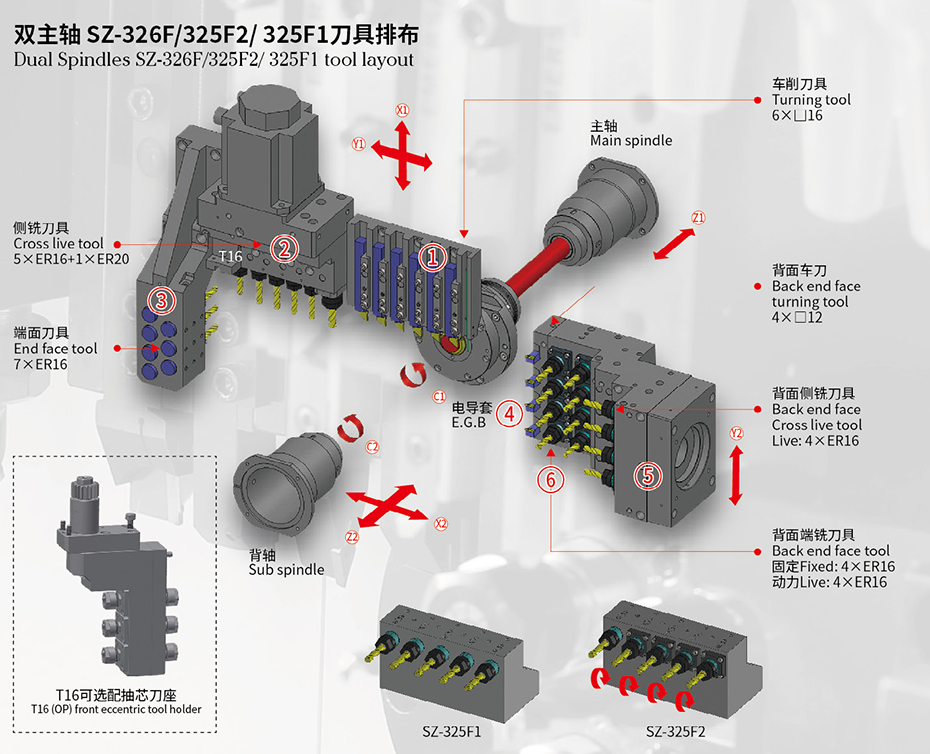

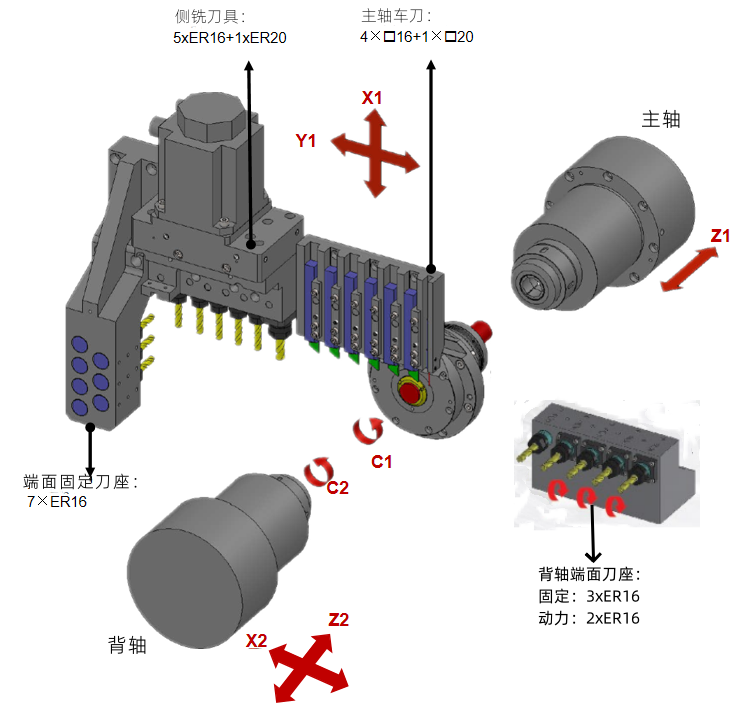

| 刀具排布簡圖 Cutting-tool layout sketch |  |  | |||
| NC裝置 NC device | 三菱 Mitsubishi M80 | 三菱 Mitsubishi M80 | |||
| 電源 Power source | 200AVC | 200AVC | |||
| 機床額定功率 Lathe rated power | Kw | 18 | 19 | ||
| 加工范圍 Machining range | 最大加工直徑 Machining range dia. | mm | Φ38 | Φ38 | |
| 主軸最大夾持直徑 Main spindle max clamping dia. | mm | Φ38 | Φ38 | ||
| 最大一次送料長度 Max feed length (once) | mm | 320 | 320 | ||
| 主/背軸 Main/sub spindle | 主軸功率 Main spindle power | Kw | 5.5/7.5 | 5.5/7.5 | |
| 背軸功率 Sub spindle power | Kw | 3.7/5.5 | 3.7/5.5 | ||
| 主軸最大通孔直徑 Main spindle max through hole dia. | mm | ? 39 | ? 39 | ||
| C軸分度 C axis resolution | ° | 0.001 | 0.001 | ||
主/背軸轉速 Main/sub spindle rev speed | rpm | 6000 | 5000 | ||
| 背軸最大夾持直徑 Sub spindle max clamping dia. | mm | ? 32 | ? 38 | ||
| 背軸最大通孔直徑 Sub spindle max through hole dia. | mm | ? 39 | ? 39 | ||
| 主軸最大鉆孔深度 Main spindle max drilling depth | mm | 60 | 60 | ||
| 主軸最大行程 Main spindle max travel | 有導套 With guide bush | mm | 320 | 320 | |
| 無導套 Non guide bush | mm | 80 | 80 | ||
| 最大刀具安裝數量 Max tool installed qty. | pcs | 31 | 31 | ||
| 主軸刀具 Main spindle tool | |||||
| ①車削刀具 OD Turning tool | 數量×型號 Qty.×Model | 4X□16+1X□20 | 4X□16+1X□20 | ||
| ②側銑刀具 Cross live tool | 數量×型號 Qty.×Model | 5XER16+1XER20 | 5XER16+1XER20 | ||
| 鉆孔直徑 Drilling dia. | mm | φ13 | ? 13 | ||
螺紋加工(攻絲/板牙) Tapping/Threading die dia. | M8 | M8 | |||
動力頭轉速 Live tool rev speed | rpm | Max 4500 | Max 4500 | ||
| 動力頭功率 Live tool power | Kw | 1.5 | 1.5 | ||
| ③端面固定刀具 End face fixed tool | 數量×型號 Qty.×Model | 7XER16 | 7XER16 | ||
| 鉆孔直徑 Drilling dia. | mm | φ10 | ? 10 | ||
| 螺紋加工(攻絲/板牙) Tapping/Threading die dia. | M8 | M8 | |||
| 背軸刀具 Sub spindle tool | |||||
| ⑥端面固定 End face fixed | 數量×型號 Qty.×Model | 5×ER16 | 1×ER16(OP:1×ER20) | ||
| 鉆孔直徑 Drilling dia. | mm | Max φ10 | Max φ10 | ||
| 螺紋加工(攻絲/板牙) Tapping/Threading die dia. | Max M8 | Max M8 | |||
| 動力刀具 Live tool | ⑥端面動力 End face live tool | 數量×型號 Qty.×Model | - | 4×ER16 | |
| 鉆孔直徑 Drilling dia. | mm | - | Max φ10 | ||
| 螺紋加工(攻絲/板牙) Tapping/Threading die dia. | - | Max M8 | |||
動力頭轉速 Live tool rev speed | rpm | - | Max 4500 | ||
| 動力頭功率 Live tool power | Kw | - | 1.5 | ||
| ⑤側銑刀具 Cross live tool | 數量×型號 Qty.×Model | - | - | ||
| 鉆孔直徑 Drilling dia. | mm | - | - | ||
| 螺紋加工(攻絲/板牙) Tapping/Threading die dia. | - | - | |||
| ④車刀 OD Turning tool | - | - | |||
| 電導套 Electronic rotary guide bush | Kw | 1 | 1 | ||
| 快速進給速度 Rapid feed speed | m/min | 24(Z1/Z2/X1/X2/Y1/Y2) | 24(Z1/Z2/X1/X2/Y1/Y2) | ||
| 進給電機功率 Feed motor power | Kw | 1.5(Z1/Z2/X1/X2/Y1/Y2) | 1.5(Z1/Z2/X1/X2/Y1/Y2) | ||
| 切削油泵功率 Cutting oil pump power | Kw | 0.4 | 0.4 | ||
主/背軸冷卻油泵功率 Main/sub spindle cooling oil pump power | Kw | 1.2 | 1.2 | ||
| 潤滑油泵功率 Lubricating oil pump power | Kw | 0.025 | 0.015 | ||
| 接料盒最大接料長度 Max collecting length of workpieces collect box | mm | 100 | 100 | ||
| 主軸高度（主/背軸距離床身最底部） Main/sub spindle center to the bottom of lathe body | mm | 1100 | 1100 | ||
| 切削油箱體積 Cutting oil tank volume | L | 190 | 190 | ||
| 氣源壓力 Air pressure | Mpa | ≥0.5 | ≥0.5 | ||
| 凈重 Net weight | Kg | 4500 | 4500 | ||
| 外形尺寸（長×寬×高）Dimensions(L×W×H) | mm | 2850X1600X2060 | 2850X1600X2060 | ||
注Notes：技術參數 如有變更，恕不另行通知。Technical parameters are subject to change without prior notice.
| 326F/386F系列 326F/386F series | ||
| 選配系統 OP system | SYNTEC 220TB | FANUC Oi-TF Plus |
| 電源 Power source | 380VAC | 200VAC |
| 側銑動力頭功率Cross live tool power | 1.7Kw | 1.2Kw |
| 側銑動力頭轉速Cross live tool rev speed | 4500rpm | 4500rpm |
| 背面動力頭功率Back live tool power | 1Kw | 1Kw |
| 背面動力頭轉速Back live tool rev speed | 5000rpm | 5000rpm |
| 進給電機功率 Feed motor power | 1.7Kw(Z1/Z2/X1/X2/Y1/Y2) | 1.2Kw(Z1/Z2/X1/X2/Y1/Y2) |
| 快速進給速度 Rapid feed speed | 24(Z1/Z2/X1/X2/Y1/Y2) | 24(Z1/Z2/X1/X2/Y1/Y2) |
標準配置 Standard configuration
1. 臺灣新代 控制系統
Taiwan syntec control system
日本FANUC Oi-TF plus控制系統(選配)
Japan FANUC control system
2. 10.4 寸彩色液晶顯示
10.4 inch Color LCD display
3. 主/背軸冷卻系統
Main/sub spindle cooling system
4. 潤滑系統
Lricating system
5. 旋轉導套裝置
Rotatory guide bush
6. 主/背軸吹氣裝置
Main/sub spindle air blowing device
7. LED工作照明燈
Main/sub spindle air blowing device
8. 漏電保護裝置
Electric leakage protection
9. 變壓器
Transformer
10. 外置照明燈接口
External light connector
11. 3色警示燈
3-colour tower light
12. 上銀/銀泰絲桿/導軌，C3級
HIWIN/PMI screw/guide rail, Class 3
13. 油箱
Cutting oil tank
14. 主軸夾頭/背軸夾頭/導套各1個
Main/sub spindle collet 1pcs; guide bush 1 pcs
15. 工具箱
Tool cabinet
16. 傳送帶
Chip conveyor
17. 操作說明書
1. 臺灣新代 控制系統
Taiwan syntec control system
日本FANUC Oi-TF plus控制系統(選配)
Japan FANUC control system
2. 10.4 寸彩色液晶顯示
10.4 inch Color LCD display
3. 主/背軸冷卻系統
Main/sub spindle cooling system
4. 潤滑系統
Lricating system
5. 旋轉導套裝置
Rotatory guide bush
6. 主/背軸吹氣裝置
Main/sub spindle air blowing device
7. LED工作照明燈
Main/sub spindle air blowing device
8. 漏電保護裝置
Electric leakage protection
9. 變壓器
Transformer
10. 外置照明燈接口
External light connector
11. 3色警示燈
3-colour tower light
12. 上銀/銀泰絲桿/導軌，C3級
HIWIN/PMI screw/guide rail, Class 3
13. 油箱
Cutting oil tank
14. 主軸夾頭/背軸夾頭/導套各1個
Main/sub spindle collet 1pcs; guide bush 1 pcs
15. 工具箱
Tool cabinet
16. 傳送帶
Chip conveyor
17. 操作說明書
Manual book
安裝尺寸：
選配裝置 Optional configuration
1. 自動送料機
Automatic bar feeder
2. 排屑機
Chip conveyor
3. 油霧收集器
Oil mist collector
4. 高壓泵
High pressure pump
5. 長工件回收裝置
Long workpiece collector
6. 工件傳送帶
Workpiece belt conveyor
7. 外置照明燈
xternal working litht
8. 斷絲錐檢測裝置
Electric leakage protection
9. 材料切斷檢測裝置
cut-off tool breakage detector
10. 異形材料夾緊裝置
Special shaped material clamping device
11.旋風銑刀座
Thread whirling tool holder
12. 正面偏心座（一托三）
Front eccentric tool holder
1. 自動送料機
Automatic bar feeder
2. 排屑機
Chip conveyor
3. 油霧收集器
Oil mist collector
4. 高壓泵
High pressure pump
5. 長工件回收裝置
Long workpiece collector
6. 工件傳送帶
Workpiece belt conveyor
7. 外置照明燈
xternal working litht
8. 斷絲錐檢測裝置
Electric leakage protection
9. 材料切斷檢測裝置
cut-off tool breakage detector
10. 異形材料夾緊裝置
Special shaped material clamping device
11.旋風銑刀座
Thread whirling tool holder
12. 正面偏心座（一托三）
Front eccentric tool holder
