雙主軸走心機SZ-125E2
產品型號：SZ-125E2
產品特點

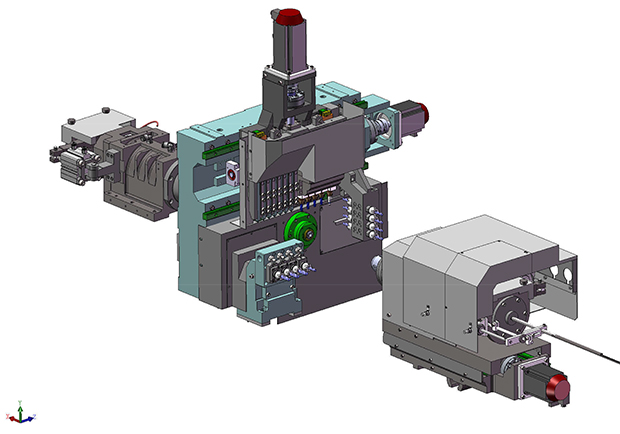

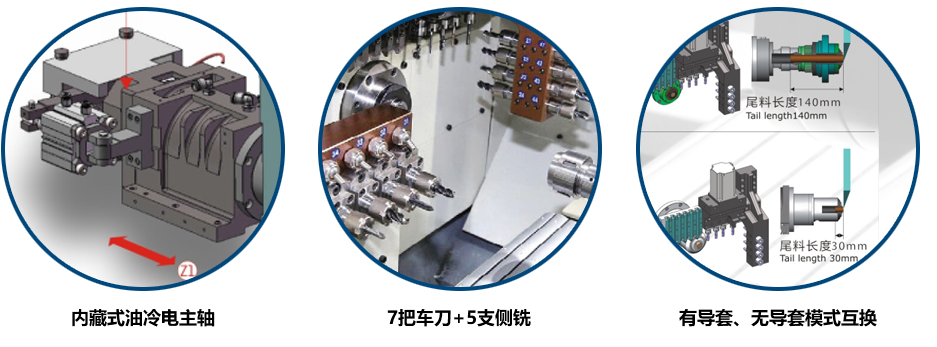

●機床主軸系統延續了內藏式電主軸，一體式電主軸結構兼具集中油冷溫控模式，具有高轉速、高精密、噪音低、低溫升、體積小、安裝簡單等特點。

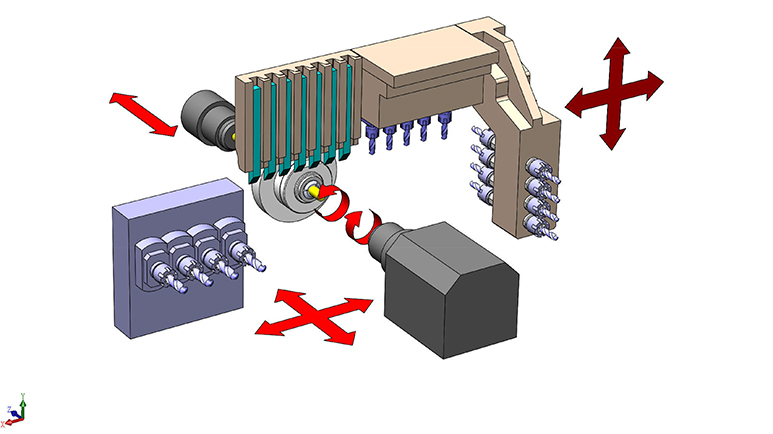

●標準的橫向排刀結構、合理緊湊的刀具布局，刀具配置靈活，高剛性的機體結構使機床具備高穩定性、高速高精度、高復合化等優點，為客戶提供高效率的車、銑復合加工能力。
●用于加工直徑2mm-12mm(尤其適合2mm-8mm)規格的多品種小批量、結構較復雜、精度要求高、需要縮短生產周期的細長軸類零件。

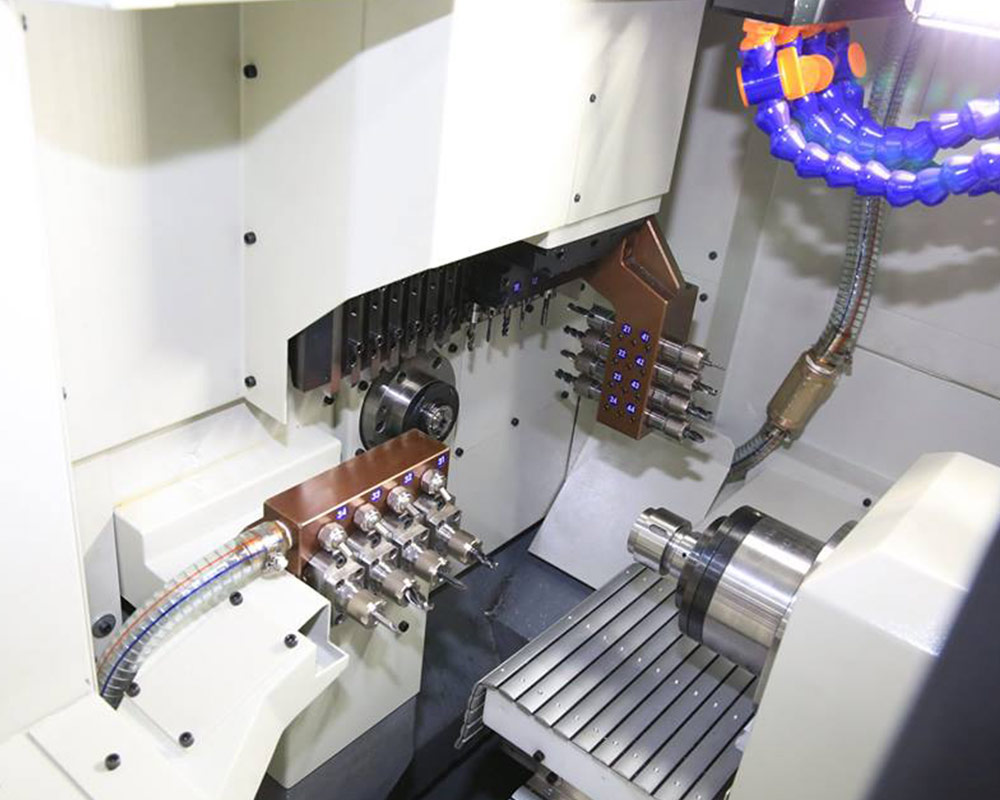

●豐富的加工刀具系統：7位車削刀具 ，5位銑削動力刀具 。
●高精度主軸聯動同步導套。
●節約化經濟型無導套模式。
產品詳情
加工應用：
醫療器械、五金工具、紡織機械、電子通信、航空航天等
| 型號 Model | SZ-125E1 5軸，雙主軸走心機 5 axis, dual spindle | SZ-125E2 5軸，雙主軸走心機 5 axis, dual spindle | |||

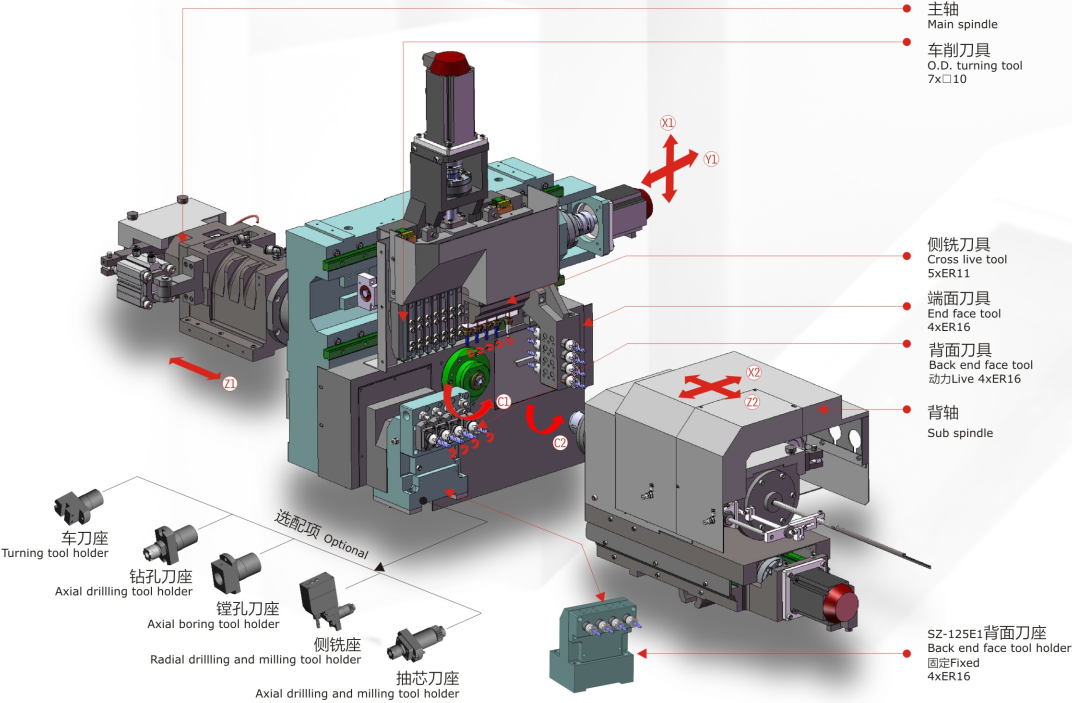

| 刀具排布簡圖 Cutting-tool layout sketch |  |  | |||
| NC裝置 NC device | 三菱 Mitsubishi M80 | 三菱 Mitsubishi M80 | |||
| 電源 Power source | 220VAC | 220VAC | |||
| 機床額定功率 Lathe rated power | Kw | 11 | 11 | ||
| 加工范圍 Machining range | 最大加工直徑 Max machining dia. | mm | φ12 | φ12 | |
| 主軸最大夾持直徑 Main spindle max clamping dia. | mm | φ12 | φ12 | ||
| 最大一次送料長度 Max feed length (once) | mm | Max 205 | Max 205 | ||
| 主/背軸 Main/sub spindle | 主軸功率 Main spindle power | Kw | 1.5/2.2 | 1.5/2.2 | |
| 背軸功率 Sub spindle power | Kw | 1.5/2.2 | 1.5/2.2 | ||
| 主軸最大通孔直徑 Main spindle max through hole dia. | mm | Max φ13 | Max φ13 | ||
| C軸分度 C axis resolution | ° | C1/C2 0.001° | C1/C2 0.001° | ||
| 主/背軸轉速 Main/sub spindle rev speed | rpm | Max12000/12000 | Max12000/12000 | ||
| 背軸最大夾持直徑 Sub spindle max clamping dia. | mm | Max φ12 | Max φ12 | ||
| 背軸最大通孔直徑 Sub spindle max through hole dia. | mm | Max φ13 | Max φ13 | ||
| 主軸最大行程 Main spindle max travel | 有導套 With guide bush | mm | 205 | 205 | |
| 無導套 Non guide bush | mm | 308 | 308 | ||
| 最大刀具安裝數量 Max tool installed qty. | pcs | 20 | 20 | ||
| 車削刀具 OD Turning tool | 數量×型號 Qty.×Model | 7×□10 | 7×□10 | ||
| 側銑刀具 Cross live tool | 數量×型號 Qty.×Model | 5×ER11 | 5×ER11 | ||
| 鉆孔直徑 Drilling dia. | mm | Max Φ7 | Max Φ7 | ||
| 螺紋加工(攻絲/板牙) Tapping/Threading die dia. | Max M6 | Max M6 | |||
| 動力頭轉速Live tool rev speed | rpm | Max 5000 | Max 5000 | ||
| 動力頭功率 Live tool power | Kw | 1 | 1 | ||
| 端面刀具 End-face tool （主軸Main spindle） | 固定 Fixed | 數量×型號 Qty.×Model | 4×ER16 | 4×ER16 | |
| 鉆孔直徑 Drilling dia. | mm | Max φ10 | Max φ10 | ||
| 螺紋加工(攻絲/板牙) Tapping/Threading die dia. | Max M8 | Max M8 | |||
| 動力 Live | 數量×型號 Qty.×Model | - | - | ||
| 鉆孔直徑 Drilling dia. | mm | - | - | ||
| 螺紋加工(攻絲/板牙) Tapping/Threading die dia. | - | - | |||
動力頭轉速 Live tool rev speed | rpm | - | - | ||
| 動力頭功率 Live tool power | Kw | - | - | ||
| 背面刀具 Back end-face tool （背軸Sub spindle） | 固定 Fixed | 數量×型號 Qty.×Model | 4×ER16 | - | |
| 鉆孔直徑 Drilling dia. | mm | Max φ10 | - | ||
| 螺紋加工(攻絲/板牙) Tapping/Threading die dia. | Max M8 | - | |||
| 動力 Live | 數量×型號 Qty.×Model | - | *4×ER16 | ||
| 鉆孔直徑 Drilling dia. | mm | - | Max φ8 | ||
| 螺紋加工(攻絲/板牙) Tapping/Threading die dia. | - | Max M6 | |||
| 動力頭轉速 Live tool rev speed | rpm | - | Max 5000 | ||
| 動力頭功率 Live tool power | Kw | - | 1.0 | ||
| 快速進給速度 Rapid feed speed | m/min | 30(Z1/Z2/X2/Y) 15(X1) | 30(Z1/Z2/X2/Y) 15(X1) | ||
| 進給電機功率 Feed motor power | Kw | 1.0(Z1/Z2/X1/X2/Y) | 1.0(Z1/Z2/X1/X2/Y) | ||
| 切削油泵功率 Cutting oil pump power | Kw | 0.4 | 0.4 | ||
| 主/背軸冷卻油泵功率 Main/sub spindle cooling oil pump power | Kw | 0.12 | 0.12 | ||
| 潤滑油泵功率 Lubricating oil pump power | Kw | 0.004 | 0.004 | ||
| 接料盒最大接料長度 Max collecting length of workpieces collect box | mm | 80 | 80 | ||
| 主軸高度（主/背軸距離床身最底部） Main/sub spindle center to the bottom of lathe body | mm | 990 | 990 | ||
| 切削油箱體積 Cutting oil tank volume | L | 160 | 160 | ||
| 凈重 Net weight | Kg | 2500 | 2500 | ||
| 外形尺寸（長×寬×高）Dimensions(L×W×H) | mm | 2068×1210×1698 | 2068×1210×1698 | ||
注Notes :
1.車削刀具長度OD Turning tool length : 125mm
2.*4×ER16:標配z支動力、2支固定刀座（可選4支抽芯動力刀座）
*4×ER16: Standard 2 live and 2 fixed tool holder (Option: 4 live tool holder)
技術參數如有變更，恕不另行通知。
Technical parameters are subject to change without prior notice.
| 12系列12series | ||
| 選配系統 OP system | SYNTEC 22TB/220TB | FANUC Oi-TF Plus |
| 電源 Power source | 380VAC | 200VAC |
| 動力頭功率 Live tool power | 1Kw | 0.75Kw |
| 動力頭轉速 Live tool rev speed | 5000rpm | 4000rpm |
| 進給電機功率 Feed motor power | 1.0Kw(Z1/Z2/X1/X2/Y) | 0.75Kw(Z1/Z2/X1/X2/Y) |
| 快速進給速度 Rapid feed speed | 30(Z1/Z2/X2/Y) 24(X1) | 30(Z1/Z2/X2/Y) 24(X1) |
標準配置 Standard configuration
1. 臺灣新代 控制系統
Taiwan syntec control system
2. 10.4 寸彩色液晶顯示
10.4 inch Color LCD display
3. 主/背軸冷卻系統
Main/sub spindle cooling system
4. 潤滑系統
Lricating system
5. 旋轉導套裝置
Rotatory guide bush
6. 主/背軸吹氣裝置
Main/sub spindle air blowing device
7. LED工作照明燈
Main/sub spindle air blowing device
8. 漏電保護裝置
Electric leakage protection
9. 變壓器
Transformer
10. 外置照明燈接口
External light connector
11. 3色警示燈
3-colour tower light
12. 上銀/銀泰絲桿/導軌，C3級
HIWIN/PMI screw/guide rail, Class 3
13. 油箱
Cutting oil tank
14. 主軸夾頭/背軸夾頭/導套各1個
Main/sub spindle collet 1pcs; guide bush 1 pcs
15. 工具箱
Tool cabinet
1. 臺灣新代 控制系統
Taiwan syntec control system
2. 10.4 寸彩色液晶顯示
10.4 inch Color LCD display
3. 主/背軸冷卻系統
Main/sub spindle cooling system
4. 潤滑系統
Lricating system
5. 旋轉導套裝置
Rotatory guide bush
6. 主/背軸吹氣裝置
Main/sub spindle air blowing device
7. LED工作照明燈
Main/sub spindle air blowing device
8. 漏電保護裝置
Electric leakage protection
9. 變壓器
Transformer
10. 外置照明燈接口
External light connector
11. 3色警示燈
3-colour tower light
12. 上銀/銀泰絲桿/導軌，C3級
HIWIN/PMI screw/guide rail, Class 3
13. 油箱
Cutting oil tank
14. 主軸夾頭/背軸夾頭/導套各1個
Main/sub spindle collet 1pcs; guide bush 1 pcs
15. 工具箱
Tool cabinet
選配裝置 Optional configuration
1. 自動送料機
Automatic bar feeder
2. 排屑機
Chip conveyor
3. 油霧收集器
Oil mist collector
4. 高壓泵
High pressure pump
5. 長工件回收裝置
Long workpiece collector
6. 工件傳送帶
Workpiece belt conveyor
7. 外置照明燈
xternal working litht
8. 斷絲錐檢測裝置
Electric leakage protection
9. 材料切斷檢測裝置
cut-off tool breakage detector
10. 異形材料夾緊裝置
Special shaped material clamping device
11.自動滅火裝置
1. 自動送料機
Automatic bar feeder
2. 排屑機
Chip conveyor
3. 油霧收集器
Oil mist collector
4. 高壓泵
High pressure pump
5. 長工件回收裝置
Long workpiece collector
6. 工件傳送帶
Workpiece belt conveyor
7. 外置照明燈
xternal working litht
8. 斷絲錐檢測裝置
Electric leakage protection
9. 材料切斷檢測裝置
cut-off tool breakage detector
10. 異形材料夾緊裝置
Special shaped material clamping device
11.自動滅火裝置
Automatic fire extinguisher
碩方走心機125E系列安裝尺寸：
碩方125E系列雙主軸走心機，特別適合加工小直徑細長軸類復雜工件，走心機哪家好,歡迎咨詢走心機價格。
